1. 技术背景：一种"无法一次成型"的显示技术
MicroLED（mLED／μLED）以微米级发光二极管为发光单元，行业普遍以芯片尺寸小于50µm、或发光面积小于0.003mm²作为界定标准。其自发光、可调光、可关断的特性，带来了亮度、对比度和像素密度上的综合优势——从三星CES 2018展出的大尺寸拼接屏"The Wall"，到AR/VR近眼微显示，都是它锁定的应用方向。
但与OLED、LCD面板在单一衬底上连续成膜不同，MicroLED面板的制造是"分线作战"：GaN外延在蓝宝石衬底上生长并完成芯片加工，显示背板（玻璃基板）在另一条产线制备，最后再把数以百万、上千万计的微米级芯片从生长衬底转移到背板上。当前芯片尺寸多在20~50µm，下一代产品预计将下探至10µm以下。芯片越小、数量越多，"如何把芯片取下来、搬过去、修好坏点"这三个问题就越尖锐。
2. 传统方案的问题：三个环节，三道坎
剥离难：GaN外延层与蓝宝石衬底结合牢固，机械分离极易损伤微米级芯片，且衬底无法回收利用；
转移难：机械摆放（Pick & Place）受速度与定位精度限制；倒装键合（Flip-Chip Bonding）精度虽高，但每次只能处理一颗芯片。面对上千万颗芯片的转移任务，两类方案的吞吐量都与量产节拍相差数个数量级；
良率低：死灯可能产生于外延、芯片加工、转移等任意环节。一张1920×1080全彩全高清面板要把死灯控制在5颗以内，像素良率必须达到99.9999%——这超出了当前常规制造手段可企及的水平，单纯追求“无制造"并不现实。
3. 技术原理：两束激光各管一段

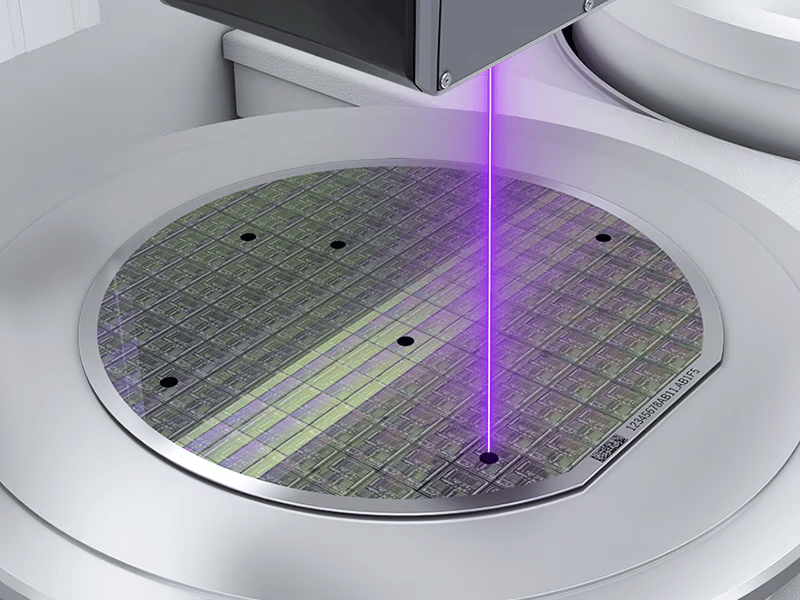

激光剥离（LLO） 负责"取下来"。利用蓝宝石与GaN对激光吸收特性的差异：193~355nm波长的紫外激光、纳秒级脉宽，穿透透明的蓝宝石衬底后被GaN界面层吸收，界面瞬间升温至约900°C，外延层与衬底整面分离——全程无机械力作用，蓝宝石衬底可回收复用。该工艺的成败取决于激光光束质量与过程控制。3D-Micromac面向此工序的microMIRA激光剥离系统可实现大面积、均匀、无应力的高速剥离，已在电子厂商的量产线中应用多年。
激光诱导前向转移（LIFT） 负责"搬过去"。激光在此不做传统意义上的材料加工，而是作为触发工具：供体基板倒置对准目标基板，受控激光能量加热芯片与衬底界面使芯片脱离，芯片在重力作用下精准落到目标位置。激光的选择性可以做到单颗转移，也可以一次转移多颗，从而兼顾精度与吞吐量。
4. 产品解决方案：microCETI激光巨量转移平台
3D-Micromac将LIFT工艺集成于microCETI平台，面向MicroLED显示制造的激光转移环节，核心工艺指标包括：
转移速率约每小时1.3亿颗MicroLED，为目前公开资料中转移速率最高的方案量级，直接摊薄单位面板的转移成本；
定位精度优于2µm，满足微米级芯片的高精度对位要求，并适配更小尺寸的下一代芯片；
单颗／多颗选择性转移，可按正常转移与坏点补位两种模式灵活切换。

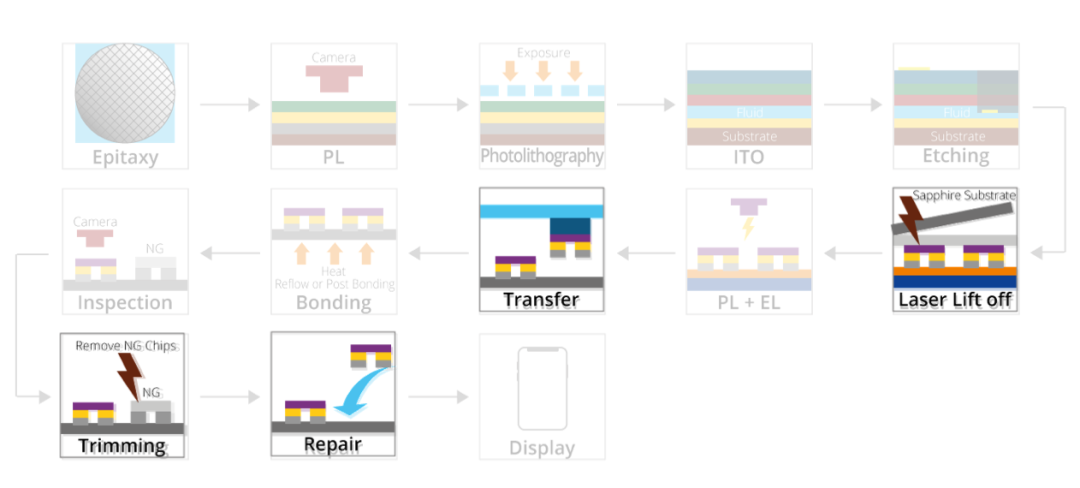

在完整工艺链中，microCETI所处的位置是：LLO剥离→芯片转至玻璃中间基板→光致发光／电致发光检测→键合至显示背板→相机复检→激光修整／修复剔除失效芯片并以新芯片补位→循环直至达到目标良率。
5. 应用领域
室内外大尺寸MicroLED显示屏制造；
AR/VR高分辨率微显示器件制造；
MicroLED显示面板量产线的巨量转移工序；
失效MicroLED芯片的激光修整、剔除与补位修复。
6. 技术优势：把工艺价值落到数字上
速度即成本：约1.3亿颗/小时的转移速率，是降低MicroLED显示综合制造成本的关键杠杆；
精度即适用性：优于2µm的定位精度，覆盖当前20~50µm芯片并面向10µm以下世代；
无接触即低损伤：激光选择性触发，无机械接触力，保护脆弱的微米级芯片；
修复即良率：与检测和激光修复工序构成闭环，用"可修复"对冲"良率不够"，比单纯追求极限制造良率更具工程可行性。
问题解答：
Q1：MicroLED制造为什么不能像OLED一样在一片衬底上完成？
A1：MicroLED的GaN发光层需要在蓝宝石衬底上外延生长并完成芯片加工，而驱动背板是另一套工艺体系，两者无法在同一衬底上一次成型，因此必须增加"芯片转移"这一环节——这正是MicroLED制造区别于传统显示的根本难点。
Q2：激光剥离（LLO）会不会损伤芯片？
A2：LLO利用的是材料对激光的选择性吸收：紫外激光穿透蓝宝石后被GaN界面层吸收并瞬间加热至约900°C实现分离，过程无机械力。成功的关键在于激光光束质量与过程控制，控制得当可在整面剥离的同时不损伤下方功能层，蓝宝石衬底还可回收复用。
Q3：每小时1.3亿颗的转移速率意味着什么？
A3：以一张数百万像素的显示面板计算，传统逐颗键合方式需要极长的节拍时间；约1.3亿颗/小时的LIFT转移速率将转移环节的时间压缩到量产可接受的范围，是MicroLED显示降本的核心变量之一。
